HOYTOM presenta los nuevos extensómetros ópticos Vector
22/01/2025

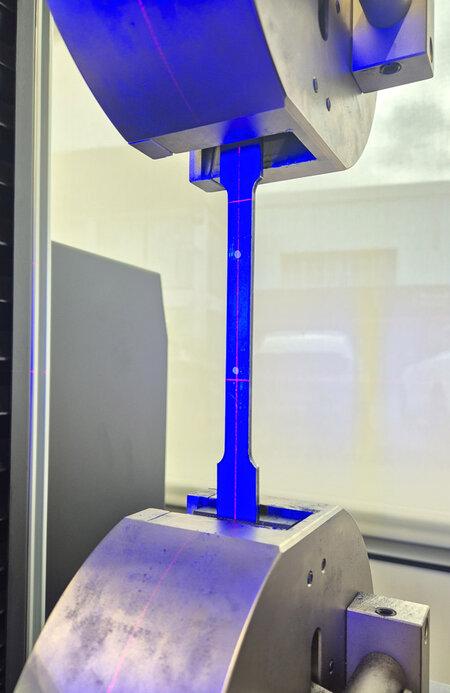

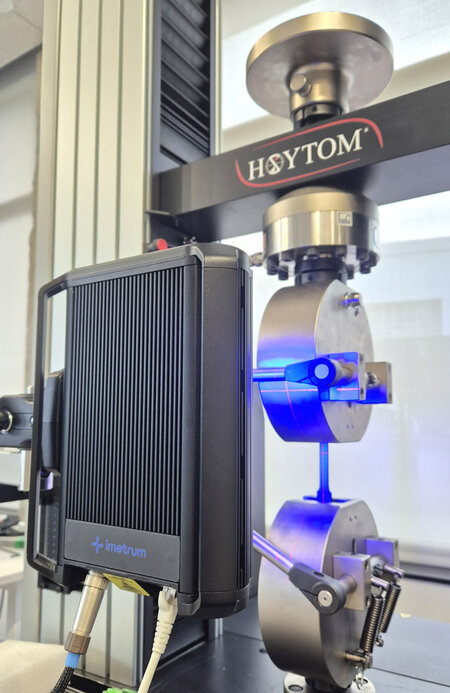

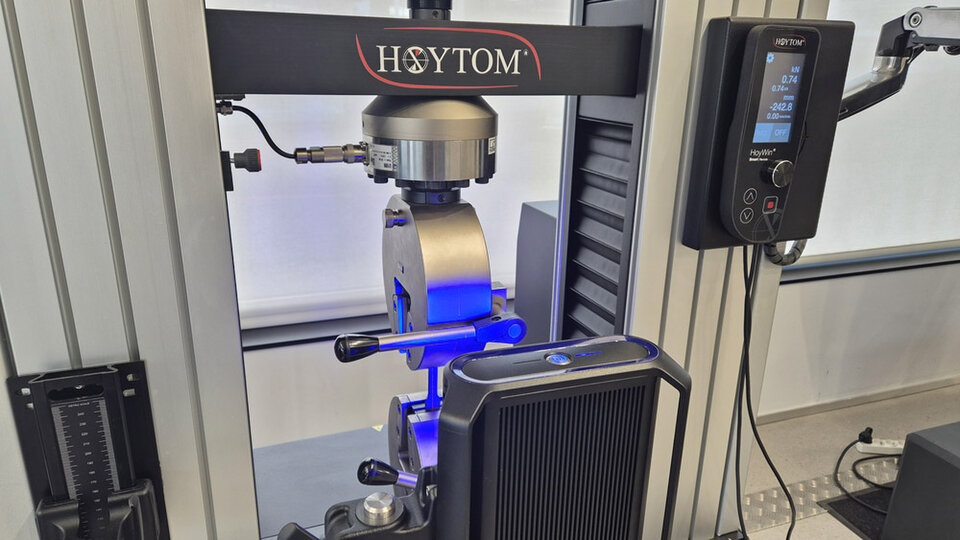

Los extensómetros ópticos Vector que HOYTOM ofrece como opción en sus máquinas de ensayos de tracción y compresión de materiales representan una solución de vanguardia para la medición de la deformación, con una precisión inigualable. La naturaleza sin contacto garantiza resultados más fiables y repetibles, libres de la influencia del operario. Además, es posible utilizar estos extensómetros hasta el punto de rotura sin riesgo de daños. Esto hace que esta gama de extensómetros sea ideal para aplicaciones de ensayos críticos en una amplia gama de industrias.
Los extensómetros proporcionan información precisa sobre la deformación, extensión, compresión y deflexión de los materiales de ensayo sometidos a carga. Cuando se requieren datos de medición de alta calidad, los extensómetros son una forma eficaz de medir probetas con la precisión y resolución necesarias.
Alta precisión según normas aplicables
La norma ISO 9513 Clase 0,5, que forma parte de la norma ISO 9513, especifica los requisitos de precisión y resolución de los sistemas extensométricos utilizados en ensayos mecánicos, garantizando mediciones precisas de la deformación de los materiales. Los extensómetros de esta clasificación tienen un error de sesgo relativo máximo de la deformación indicada del 0,5%.
ASTM E83 Clase B-1, que forma parte de la norma ASTM E83, clasifica los sistemas de extensómetros en función de sus niveles de precisión, representando la Clase B-1 la alta precisión. Los extensómetros de esta clasificación tienen un error máximo de deformación indicada del 0,5%.
Toda la gama de extensómetros Vector cumple y superar estas normas en la industria de ensayos de materiales para garantizar resultados fiables y precisos.
Gama de modelos disponibles para cada aplicación
Extensómetros uniaxiales
Estos extensómetros uniaxiales miden en una dirección, normalmente en línea con la carga.
Al ofrecer múltiples longitudes de medida con un solo instrumento, un extensómetro Vector uniaxial puede sustituir a numerosos sensores de contacto. Todas las variantes del extensómetro Vector uniaxial pueden medir las longitudes base se extensómetro (Le) más comunes, por lo que podrá trabajar con libertad estableciendo este valor de longitud base del extensómetro que mejor se adapte a sus necesidades.
Vector U200
- Extensómetro uniaxial
- Longitud base: de 25 a 180 mm
- Anchura mínima de la probeta: 5 mm
- Distancia operativa: de 250 a 350 mm
Vector U70
- Extensómetro uniaxial
- Longitud base: de 10 a 50 mm
- Anchura mínima de la probeta: 2 mm
- Distancia operativa: de 280 a 320 mm
Extensómetros biaxiales
Los extensómetros biaxiales se utilizan en los ensayos de materiales para medir tanto la deformación axial como la transversal. Los datos proporcionados ayudan a determinar las propiedades de los materiales, como la rigidez y la relación de Poisson, especialmente en materiales avanzados como los compuestos.
Con una resolución mejorada, el extensómetro B80 también puede realizar ensayos uniaxiales de probetas más pequeñas que el U200 o el U70. El B80 es capaz de cumplir las normas ISO 9513 clase 0,5 y ASTM E83 clase B-1 longitud base del extensómetro superiores a 7,5 mm, y de probetas de anchura superior a 1,5 mm.
En los ensayos de materiales, el coeficiente de Poisson describe el comportamiento de deformación del material en direcciones perpendiculares por debajo del límite elástico.
En los ensayos de metales, el valor r (coeficiente de anisotropía plástica) y el valor n (coeficiente de acritud) son parámetros que describen el comportamiento de deformación del metal en direcciones perpendiculares a través de la deformación plástica.
Vector B80
- Extensómetro biaxial
- Longitud base Axial: 7,5 a 70 mm
- Longitud base Transversal: de 6 a 25 mm
- Anchura mínima de la probeta para medición en sentido Axial: 1,5 mm plana y 2 mm redonda
- Anchura mínima de la probeta para medición en sentido Transversal: 10 mm plana y 12,5 mm redonda
- Distancia operativa: 285 a 315 mm
